Comunicación I2C

En la intersección de la innovación tecnológica y la creatividad visual, las pantallas OLED desempeñan un papel central. Este repositorio se enfoca en el proceso de configuración de un modelo específico: la pantalla OLED SSD1306. Hemos adaptado el código original de Stefan Wagner con el objetivo de lograr una comunicación eficiente y fluida en el chip ch552. Para lograrlo, utilizamos el protocolo I2C y el entorno de programación Arduino IDE.

Exploraremos los pasos fundamentales para realizar esta configuración, haciendo especial hincapié en la obtención del archivo SSD1306, la precisa adaptación de los parámetros de datos en armonía con el entorno ch55xduino y la consecuente capacidad de presentar mensajes de manera efectiva en la pantalla. Acompáñanos en esta travesía de integración tecnológica y expresión visual.

Compilar proyecto

Uso por Entorno

Puedes acceder al código de ejemplo utilizando la siguiente ruta:

  File -> Examples -> Unit_SketchLab_Advance -> SSD1306.ino

Uso por Descarga del Código

• Descarga el archivo:

• Dentro de la carpeta SSD1306 existe un archivo que lleva por nombre SSD1306.zip abre el archivo con Arduino IDE.

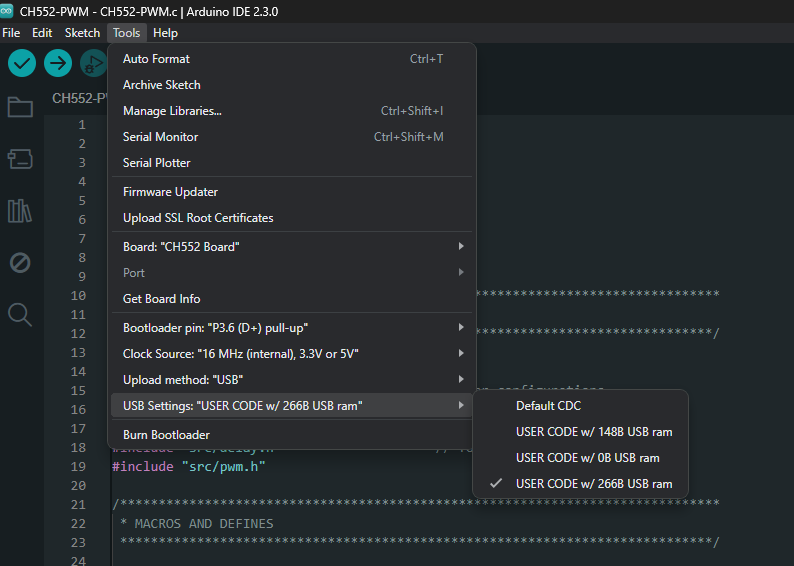

Configura el entorno con las siguientes especificaciones:

   - Reloj: 16 MHz.
   - Método de carga: USB.
   - Ajuste de carga a: "USER CODE w/ 266B USB ram".

Compilar y correr un programa

Carga un programa ingresando al modo de BOOT (cargador de arranque). Desconecte el cable USB, presione el botón BOOT en la tarjeta de desarrollo y luego vuelve a conectar a la PC.

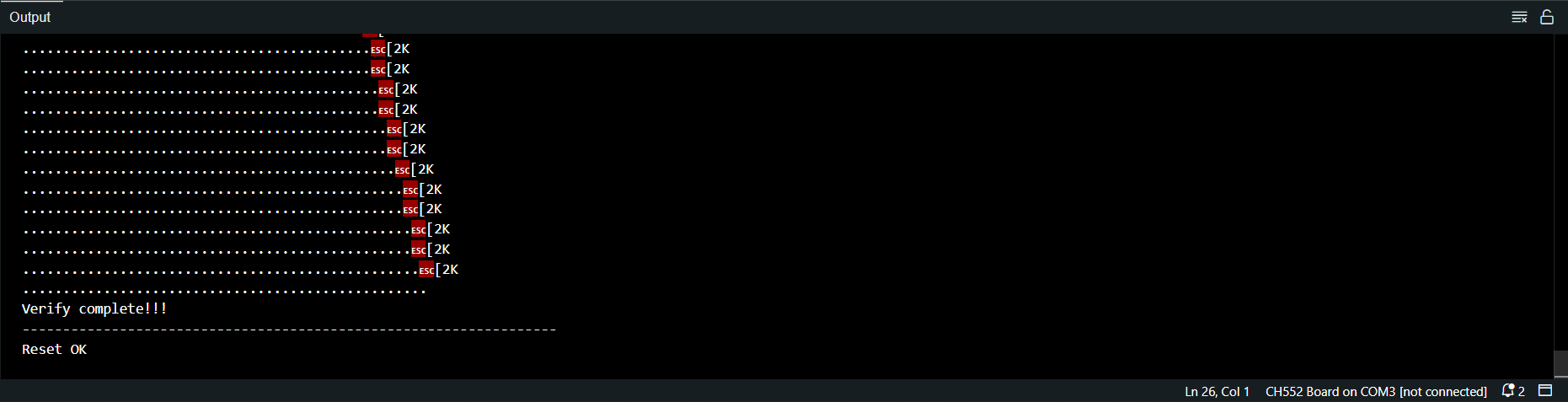

Presione cargar codigo y espere hasta que muestre el mensaje Reset OK.

Para configurar nuestra pantalla OLED, hacemos uso del Arduino IDE para cargar los archivos. Por lo que para poder iniciar con nuestro despliesgue se necesita:

// Pin definitions
#define PIN_BUZZER          P33       // buzzer pin
#define PIN_SDA             P15       // I2C SDA
#define PIN_SCL             P32      // I2C SCL

El PIN BUZZER o de LED nos permite saber que la transmisión de los datos se ejecutó correctamente. Como se menciona no es necesaria su conexión a menos que se desee ocupar como alerta.

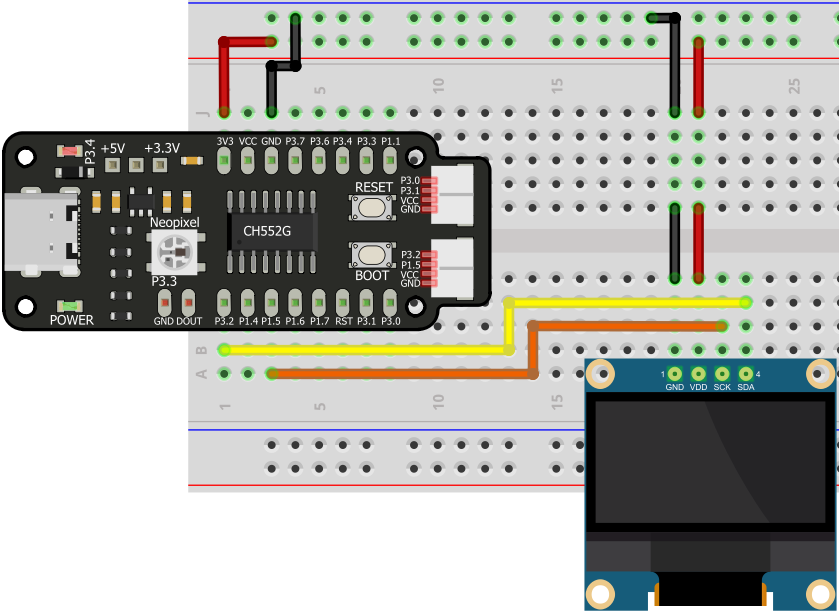

// Conexión CH552 a LED:
// -------                                 CH552
//                                       +--\/--+
//     OLED (SDA) ---------------- P32  1|°     |16  V33 -------------
//                ---------------- P14  2|      |15  Vcc -------------
//     OLED (SCL) ---------------- P15  3|      |14  GND -------------
//                ---------------- P16  4|      |13  P37 UDM --- USB D-
//                ---------------- P17  5|      |12  P36 UDP --- USB D+
//                ---------------- RST  6|      |11  P34 -------------
//                ---------------- P31  7|      |10  P33 BUZZER or LED
//                ---------------- P30  8|      |9   P11 -------------
//                                       +------+
//
//                                        OLED I2C SSD1306
//                                       +---------------+
//                                       | +---------+   |
//                                       | |         |   |
//                ----------- (SDA) -----| |         |   |
//                ----------- (SCL) -----| |         |   |
//                ------------ VCC  -----| |         |   |
//                ------------ GND  -----| |         |   |
//                                       | |         |   |
//                                       | +---------+   |
//                                       +---------------+

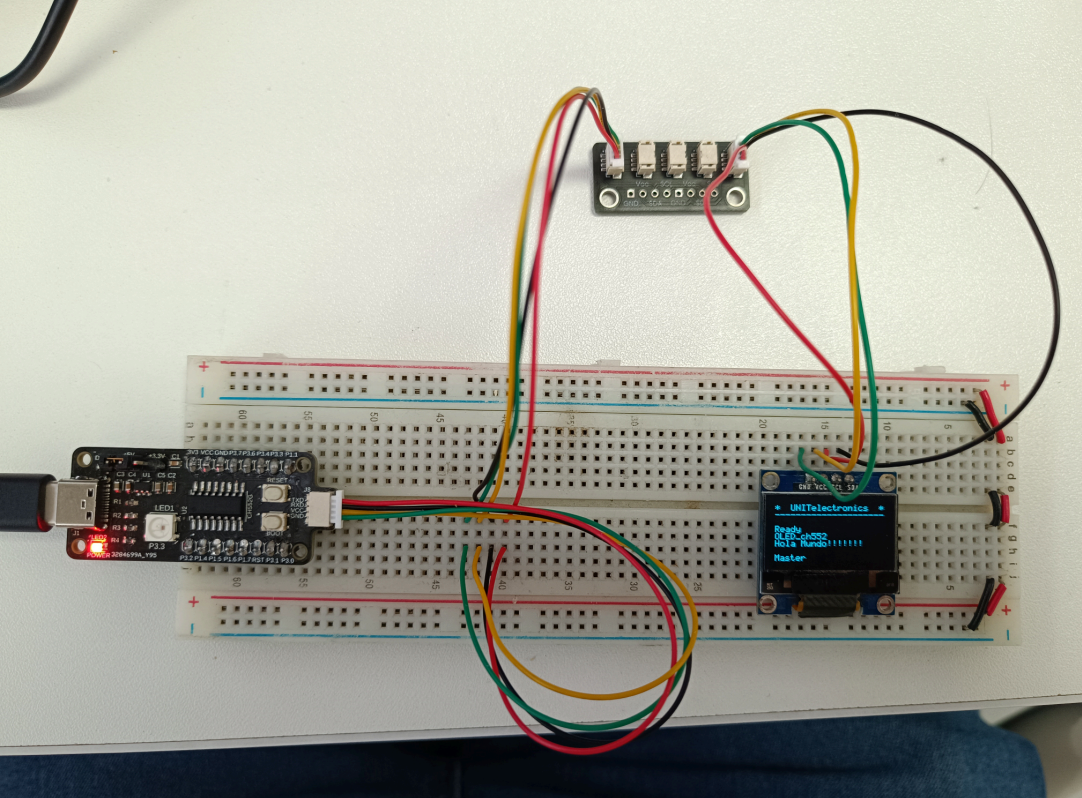

Resultado
